Разработка самодельных станков для холодной ковки позволяет значительно снизить затраты на оборудование. Вы можете изготовить станок, подходящий именно для ваших нужд, используя доступные материалы и инструменты. Рассмотрим 10 идей, которые могут быть адаптированы для реализации в домашней мастерской.
1. Простой пресс из домкрата
Использование автомобиля или строительного домкрата в качестве пресс-механизма позволяет создавать охлажденные детали из металла. Такой станок просто изготовить, и его цена не превышает 5000 рублей. Однако он подходит только для небольших изделий.
2. Пневматический молот
Создание пневматического молота требует дополнительных затрат и навыков. Однако с помощью таких материалов, как старые компрессоры, можно собрать устройство с высокой мощностью. Открытие ценового диапазона — от 15 000 до 30 000 рублей — оправдано, если вы планируете вести серьезную работу.
3. Механический пресс на каркасной основе
Изготовление пресса на основе стальных конструкций дает возможность работать с массивными деталями. Стойкость такой конструкции достигается при непосредственном соединении с бетонным основанием. Суммарная стоимость материалов может составить около 8000 рублей, но времени на сборку потребуется много.
4. Станок для гибки металла
Если ваша цель — гибка заготовок, стоит рассмотреть возможность использования простого механизма на основе рычага. Такой станок легко собрать и не требует больших трат – около 3000 рублей. Однако мощность такой конструкции будет ограничена.
5. Станок для закалки
Закалка — важный процесс в холодной ковке. Самодельный станок для закалки можно построить с использованием печи на дровах. Основные затраты — 7000 рублей. Высокие температуры помогут улучшить свойства металла, но потребуется следить за процессом.
6. Колесный станок
Данный вид станка позволяет обрабатывать металлические детали ротационным методом. Сборка может потребовать контроля за балансом и жесткостью каркаса. Ориентируйтесь на сумму 12 000 рублей, но такая система требует хороших навыков обращения с жесткими материалами.
7. Диск для заточки
Данный станок будет полезен для обработки инструментов и заготовок. За счет перехода на электрическую систему, вы можете потратить около 4000 рублей. Но учтите, что необходима тщательная настройка для предотвращения перегрева.
8. Станок на основе электродвигателя
Изготавливая агрегат с использованием электродвигателя, нужно помнить о возможности моментальной остановки. Начальная стоимость такой конструкции — примерно 10 000 рублей, но проекты могут варьироваться в зависимости от мощности.
9. Плоскошлифовальный станок
Он пригоден для финишной обработки изделий, однако его создание требует навыков и значительных затрат – приблизительно 20 000 рублей. При этом нужный результат можно получить только при точной сборке.
10. Многофункциональный станок
Если есть возможность создать комплексный станок, способный выполнять несколько задач, такая установка станет лучшим решением. Бюджет может составить от 30 000 рублей и выше. Дополнительные функции требуют определенного срока на сборку и наладку.
Как сделать простой ручной станок для холодной ковки
Для создания ручного станка потребуются следующие материалы:
- Рама: Стальная труба сечением 40×40 мм, длиной 1,5 метра.
- Плита основания: Стальная плита толщиной 10 мм и размерами 50×50 см.
- Подвижная ножка: Стальная труба сечением 25×25 мм.
- Зажим: Два стальных уголка 50x50x5 мм для фиксации материала.
- Ручка: Металлическая труба длиной 30 см для удобства работы.
Этапы сборки:
1. Сборка рамы: Соедините четыре отрезка трубы 40×40 мм в виде квадратной рамы. Используйте сварку для прочного соединения.
2. Установка основания: Приварите стальную плиту к раме. Это придаст станции устойчивость.
3. Изготовление подвижной части: Приварите трубу 25×25 мм вертикально в центре основания, оставив высоту около 60 см. На верхней части трубы установите зажимы, используя уголки.
4. Установка ручки: Приварите ручку к подвижной ножке, чтобы обеспечить удобный захват.
5. Фиксация зажима: Установите зажимы так, чтобы они могли легко фиксировать заготовку для ковки.
Плюсы:
- Низкая стоимость материалов (около 2500-4000 руб.).
- Простота в использовании и обслуживании.
- Легкость в перемещении на рабочем месте.
Минусы:
- Ограниченная мощность; подходит только для тонких материалов.
- Необходимость в навыках сварки для сборки.
При наличии всех материалов и инструментов, сборка займет около 4-6 часов. Регулярный уход за станком продлит срок службы устройства.

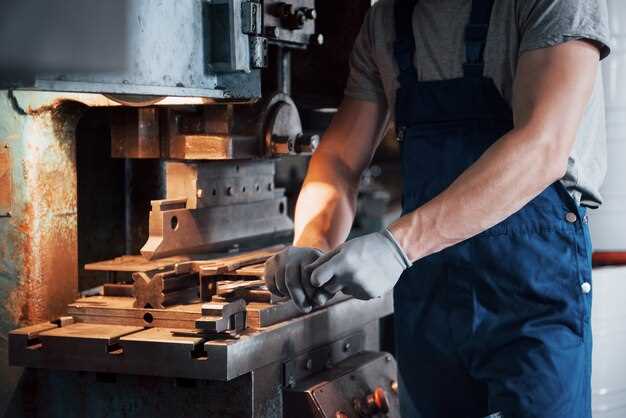

Обзор материалов для создания станков
Для создания самодельных станков для холодной ковки понадобятся следующие основные материалы:
-
Сталь
- Тип: Углеродная сталь, например, марок 30ХГСА или СТ3.
- Плюсы: Высокая прочность, возможность термообработки.
- Минусы: Коррозионная уязвимость, необходимость обработки.
- Цена: 300-700 руб./кг.
-
Алюминий
- Тип: Сплавы, такие как Д16 или АМГ6.
- Плюсы: Легкий, не поддается коррозии, хорошо обрабатывается.
- Минусы: Низкая прочность по сравнению со сталью.
- Цена: 400-1000 руб./кг.
-
Чугун
- Тип: Серый чугун, например, марки СЧ20.
- Плюсы: Хорошие антифрикционные свойства, прочность на сжатие.
- Минусы: Хрупкость, сложность в обработке.
- Цена: 200-500 руб./кг.
-
Профильные трубы
- Тип: Стальные профильные трубы квадратного или прямоугольного сечения.
- Плюсы: Высокая жесткость, доступность на рынке.
- Минусы: Больший вес по сравнению с аналогами из алюминия.
- Цена: 250-600 руб./м.
-
Пластины из металла
- Тип: Листовая сталь 3-10 мм.
- Плюсы: Универсальность, доступность для сварки.
- Минусы: Необходимость окалины перед пайкой.
- Цена: 500-1500 руб./м².
-
Подшипники
- Тип: Шариковые или роликовые подшипники.
- Плюсы: Обеспечивают плавность и долговечность работы.
- Минусы: Требуют регулярной смазки.
- Цена: 150-300 руб./шт.
Использование этих материалов позволяет создавать качественные самодельные станки для холодной ковки, учитывая их свойства и характеристики.
Технические чертежи для самодельных станков
Для создания самодельных станков для холодной ковки критически важны точные чертежи, которые представят полное представление конструкции. Варианты чертежей можно найти на специализированных сайтах, форумах и в книгах по металлической обработке.
1. Вертикальный пресс: Чертеж должен включать размеры базы, рабочей поверхности и вертикальной рамы. Рекомендуется использовать стальные уголки 50×50 мм. Плюсы: высокая жесткость конструкции. Минусы: требует много места для установки. Ориентировочная стоимость материалов – 15,000-20,000 руб.
2. Гидравлический пресс: Чертеж должен содержать размеры цилиндра, плунжера и корпуса. При выборе гидравлического насоса стоит учитывать давление в 20-25 тонн. Плюсы: высокая мощность. Минусы: сложность в сборке системы. Ориентировочная стоимость – 25,000-40,000 руб.
3. Ручная станина с наковальней: Чертеж включает ножки, крепление наковальни и место для установки молота. Плюсы: простота конструкции. Минусы: физическое усилие на оператора. Ориентировочная стоимость – 5,000-10,000 руб.
4. Электрический молот: Чертеж должен охватывать все элементы: раму, механизм удара и электродвигатель мощностью от 1,5 кВт. Плюсы: экономит время на работы. Минусы: зависит от источника электроэнергии. Ориентировочная стоимость – 20,000-30,000 руб.
5. Плоскогубцы для ковки: Чертеж должен содержать размеры ручек и рабочей части. Плюсы: позволяет создавать детали различных конфигураций. Минусы: ограниченный радиус действия. Ориентировочная стоимость – 2,000-5,000 руб.
6. Приспособление для выемки шпонок: Чертеж должен включать сегменты для различных размеров шпонок. Плюсы: расширяет возможности обработка деталей. Минусы: требует точной подгонки деталей. Ориентировочная стоимость – 3,000-6,000 руб.
7. Станок с конусными роликами: Чертеж должен содержать размеры конуса и рабочей поверхности. Плюсы: удобен для работы с трубами. Минусы: требует знания по настройке. Ориентировочная стоимость – 8,000-12,000 руб.
8. Листогиб: Чертеж включает раму, механизмы для натяжения и уголков. Плюсы: эффективен при гибке больших массивов. Минусы: тяжелая конструкция. Ориентировочная стоимость – 18,000-25,000 руб.
9. Станок для витков: Чертеж должен отражать механизм вращения и крепления прута. Плюсы: позволяет делать сложные формы. Минусы: медленная работа. Ориентировочная стоимость – 12,000-18,000 руб.
10. Гибка труб: Чертеж включает элементы для создания разметки и рабочей зоны. Плюсы: универсальность в обработке труб. Минусы: требует точных расчетов. Ориентировочная стоимость – 15,000-22,000 руб.
Огромное количество вариантов чертежей можно адаптировать под собственные нужды. Рекомендуется обеспечить безопасность при работе, особенно, когда дело касается металлических деталей и инструментов.
Советы по использованию и настройке станков
Проверяйте уровень станка перед началом работы. Неровная поверхность может привести к перекосу и снижению качества обработки. Используйте уровень и регулировочные винты.
Перед началом ковки всегда проводите раскаливание материала. Это облегчает работу с ним и снижает риск повреждения инструментов. Нагревайте заготовку до температуры 800-1000°C для большинства металлов.
Настройте силу удара станка в зависимости от типа обрабатываемого материала. Для мягких сталей достаточно небольшой силы, тогда как для твердых металлов нужно увеличить мощность удара.
Регулярно проверяйте лезвия и молоты на предмет износа. Затупленные или поврежденные элементы снижает эффективность работы и может привести к поломке станка. Проводите заточку каждые 15-20 часов работы.
Используйте правильные инструменты для различных операций. Например, для холодной ковки рекомендуется использовать инструменты из быстрорежущей стали, так как они выдерживают высокие нагрузки.
При работе с большими заготовками обязательно фиксируйте их на станке. Используйте струбцины или специальные крепежные механизмы, чтобы исключить движение материала во время обработки.
После завершения работы проводите чистку и смазку механизмов. Это снизит вероятность возникновения коррозии и улучшит долговечность станка. Используйте специальные смазочные материалы, рекомендуемые производителем.
Не забывайте о безопасности. Используйте защитные очки, перчатки и специальную одежду. Убедитесь, что в рабочей зоне нет посторонних предметов, которые могут стать причиной травмы.
Изучите характеристики вашего станка через инструкцию и инструкции производителя. Понимание ограничений и возможностей оборудования поможет избежать распространенных ошибок.
