Для успешной обработки подшипниковых колец на токарном станке требуется использование высококачественных инструментов, правильно настроенных параметров обработки и строгого контроля за процессом. Рекомендуется применить инструменты из твёрдых сплавов, которые обеспечивают высокую износостойкость и долговечность. Особое внимание следует уделить выбору режущих параметров, таких как скорость резания, подача и глубина реза. Оптимальные значения зависят от материала подшипникового кольца, но в среднем скорость резания должна варьироваться от 80 до 120 м/мин.
Перед началом обработки необходимо тщательно проверить состояние токарного станка и его оснастки. Регулировка натяжения ремней и чистка рабочего стола обеспечат стабильную работу и качество финишной обработки. Для достижения точности изделия, максимальные допускные значения по диаметру и круговой форме кольца должны составлять не более 0,005 мм. Настройка системы охлаждения также играет ключевую роль, предотвращая перегрев материала и инструментов.
Технологический процесс включает в себя несколько этапов: предварительная обработка, окончательная механическая обработка, шлифовка и контроль качества. Необходимо пропускать каждую деталь через контрольные шаблоны для оценки их геометрических параметров. Внедрение методов автоматизированного контроля обнаруживает риски несоответствия на ранних стадиях, что экономит время и ресурсы. При соблюдении всех рекомендаций по обработке, можно добиться высокой точности и длительного срока службы подшипниковых колец.
Подбор инструментов для токарной обработки подшипниковых колец
Для токарной обработки подшипниковых колец рекомендуется использовать твердосплавные резцы с углом заточки 15-20 градусов для достижения высокой точности и качества поверхности. Оптимальные параметры обработки включают скорость резания от 60 до 120 м/мин в зависимости от материала кольца.
При выборе инструмента стоит учитывать тип материала: для стальных колец подойдут фрезы с переовощными покрытиями, такие как TiN или TiAlN. Кольца из нержавеющей стали следует обрабатывать инструментами с более высоким содержанием кобальта для улучшения стойкости.
Зажимные системы, такие как токарные патроны с четырьмя кулачками, обеспечивают надежную фиксацию и минимальное биение. Также рекомендуется применять подложки для равномерной передачи силы зажима, что позволит избежать деформации изделия.
При запуске обработки стоит установить небольшую подачу, начиная с 0,1-0,15 мм/об, и постепенно увеличивать при стабилизации процесса. Мониторинг температуры резания поможет предотвратить перегрев и продлить срок службы инструмента.
Для финишной обработки используйте полировальные или шлифовальные инструменты, что позволит достигнуть необходимой шероховатости поверхности, соответствующей требованиям стандартов ГОСТ.
Настройка токарного станка для обработки различных типов подшипниковых колец
Установите подшипниковое кольцо в патрон с помощью центратора, обеспечьте надежное крепление для предотвращения вибраций. Проверьте выравнивание. Используйте сопло для подачи смазки, чтобы избежать перегрева и износа инструмента.
Выбор режущего инструмента зависит от материала кольца. Для стальных колец подойдут инструментальные стали. Для латунных моделей используйте карбидные пластины. Регулируйте угол резания в зависимости от материала: уменьшите угол для мягких сплавов, увеличьте для твердых сталей.
Отрегулируйте скорость вращения шпинделя. Для обработки стальных колец используйте высокие обороты (800-1200 об/мин), для мягких сплавов снизьте скорость до 400-600 об/мин. Определите оптимальную подачу в зависимости от диаметра и материала, например, для стальных колец оптимальная подача составляет 0,1-0,3 мм/об.
Контролируйте глубину реза. Рекомендуется начинать с небольшой глубины (0,2-0,5 мм) и постепенно увеличивать до 1-2 мм в зависимости от прочности материала. Для финишной обработки используйте минимальную глубину в 0,1-0,5 мм для достижения высокого качества поверхности.
Настройте систему охлаждения. Применение эмульсий или водорастворимых жидкостей помогает предотвратить перегрев. Обеспечьте равномерное распределение охлаждающей жидкости по всей зоне резания.

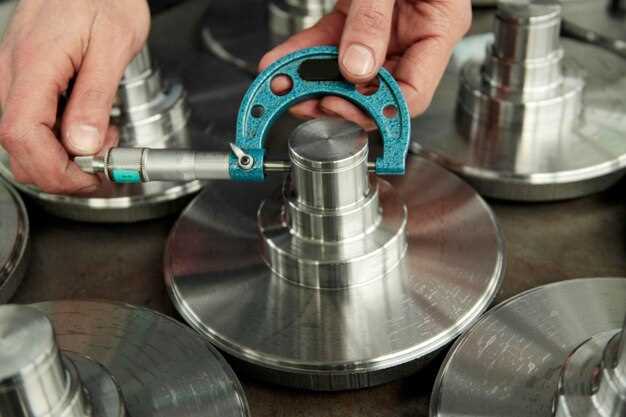

Проверьте параметры заготовки и установите контрольные точки для оценки точности. Используйте штангенциркуль и другие инструменты для контроля размеров, чтобы избежать несоответствий на последующих этапах обработки.
Контроль качества и проверка размеров готовых подшипниковых колец
Необходимо проводить измерения в соответствии с ГОСТ 10365-2018, который устанавливает допустимые отклонения по размерам и геометрическим параметрам для подшипниковых колец. Используйте цифровые или аналоговые микрометры для контроля диаметра, а также глубиномеры для проверки размеров паза.
Для проверки точности геометрических форм рекомендуется применение 3D-сканеров и оптических измерительных приборов, что позволит выявить деформации или дефекты поверхности. Периодическая калибровка оборудования обеспечит высокую точность измерений.
После обработки каждое кольцо должно проходить ультразвуковую проверку на наличие внутренних дефектов. Наиболее распространены трещины, которые могут возникнуть при неправильной термообработке.
Тест на твердость, используя шкалу по Роквеллу или Виккерсу, должен подтвердить соответствие материала установленным стандартам. Проверяйте твердость на нескольких участках, чтобы исключить локальные изменения свойств.
Документирование результатов измерений необходимо для обеспечения прослеживаемости и дальнейшего анализа качества, поэтому следует вести учет всех проверенных изделий. Изучите варианты автоматизации этого процесса для увеличения скорости обработки данных и уменьшения человеческого фактора.
По завершении контроля все кольца должны проходить финальную проверку на соответствие функциональным требованиям, включая проверку на совместимость с другими компонентами подшипника.
