Для достижения высокой точности в изготовлении канавок механических деталей соблюдайте допуски, заданные в технической документации. Стандарт ISO 2768 определяет обобщённые допускаемые значения для различных размерных групп: для канавок шириной менее 3 мм допустимое отклонение составляет ±0.1 мм.
Использование специализированных инструментов значительно улучшает результаты. Фрезы с твердосплавными пластинами обеспечивают точность и долговечность при обработке материалов. Для сложных профилей целесообразно применять многослойные фрезы, которые минимизируют необходимость в дополнительной обработке и обеспечивают гладкую поверхность канавки.
Регулярная проверка состояния инструмента также влияет на точность. Изношенные фрезы могут привести к увеличению отклонений и, как следствие, к браку изделий. Установите график плановых замен инструментов и контролируйте их геометрию с помощью штангенциркуля и микрометра.
Процесс обработки должен учитывать не только скорость, но и подачу. Слишком высокая скорость подачи может вызвать вибрации, негативно сказываясь на качестве канавки. Рекомендуется использовать параметры скорости и подачи, указанные в рекомендациях производителя инструмента.
Технологические процессы механической обработки канавок
Для достижения высокой точности канавок используйте фрезерование, токарную обработку и электроэрозионную обработку в зависимости от материала детали и требуемых характеристик канавки.
Фрезерование является основным методом. Используйте концевые фрезы с подходящими углами резания. Скорость резания должна составлять 100-250 м/мин, а подача – 0,1-0,5 мм/об. Для получения ровных стенок контролируйте зазоры между фрезой и деталью, чтобы избежать вибраций.

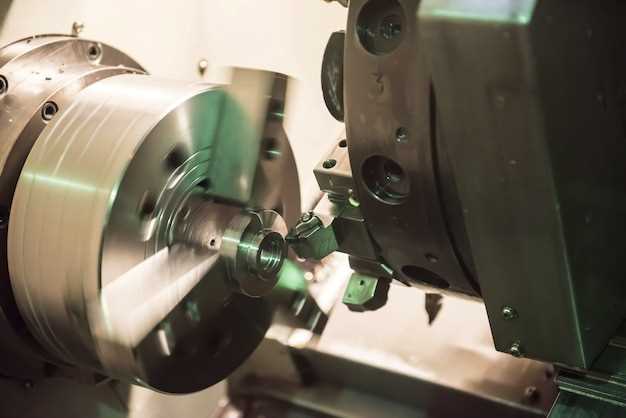

При токарной обработке задавайте частоту вращения шпинделя по формуле: n = 1000 * v / π * D, где v – скорость резания в м/мин, D – диаметр детали. Для канавок используйте специальные токарные резцы с профильными геометриями. Подходящая подача составляет 0,05-0,15 мм/об.
Электроэрозионная обработка позволяет создавать сложные формы канавок. Выбор параметров зависит от плотности и проводимости материала. Время обработки может варьироваться от 10 минут до нескольких часов в зависимости от глубины и сложности канавки.
Соблюдайте температурный режим во время обработки, чтобы исключить термические искажения. Использование охлаждающих жидкостей снижает нагрев и улучшает качество поверхности.
Контроль качества канавок выполните с помощью координатных измерительных машин (КИМ) или использование измерительных цилиндров. Проверяйте геометрию и размеры с учетом допусков, применимых к вашему проекту.
При необходимости улучшения качества поверхности, применяйте шлифование или полировку. Корректируйте параметры обработки в зависимости от полученных результатов измерений для достижения заданной точности.
Методы измерения и контроля точности канавок
Для достижения высокой точности канавок в механических деталях применяют различные методы измерения и контроля.
- Калибры и проверочные шаблоны: Используйте калибры, выполненные с высокой точностью. Они позволяют определить соответствие геометрических параметров канавки заданным значениям.
- Оптические методы: Применяйте оптические измерительные приборы, такие как микроскопы с подсветкой. Они обеспечивают детальную визуализацию и точную оценку размеров и формы канавок.
- 3D-сканеры: Используйте 3D-сканирование для создания цифровой модели детали. Это позволяет сравнивать реальную деталь с CAD-образцом, выявляя отклонения в размерах канавок.
- Контроль углов и глубины: Для измерения углов и глубины канавок применяйте глубиномеры и угломеры. Эти инструменты обеспечивают высокую точность в оценке параметров канавок.
- Промышленные координатно-измерительные машины (КИМ): Используйте КИМ для многопозиционных измерений. Эти машины обеспечивают возможность точного контроля за геометрией канавок на разных стадиях производства.
- Ультразвуковой контроль: Ультразвуковые методы пригодны для определения дефектов в канавках, включая трещины и пустоты, что обеспечивает надежность детали.
Выбор метода зависит от конкретных требований к точности, сложности формы и производительности. Каждый из методов имеет свои преимущества, и их комбинирование часто дает наилучший результат.
Влияние геометрии канавок на эксплуатационные характеристики деталей
Геометрия канавок напрямую влияет на прочностные характеристики и износостойкость механических деталей. Изменение глубины, ширины и формы канавки может изменить распределение напряжений, а следовательно, и риск возникновения микротрещин. Рекомендуется при проектировании использовать канавки с радиусами закругления, что способствует более равномерному распределению напряжений. Использование канавок с радиусом не менее 0.5 мм позволяет уменьшить концентрацию напряжений на границах.
Оптимальные размеры канавок также играют роль в герметичности соединений. Ширина канавки должна соответствовать толщине уплотнителя для минимизации утечек. Это особенно актуально в узлах, подверженных динамическим нагрузкам и вибрациям, где неправильная геометрия может привести к преждевременному износу. Например, при использовании установленных стандартов (ISO) ширина канавки должна составлять 1.2–1.5 диаметра уплотнителя.
Форма канавок может влиять на скорость течения жидкости в системах. Углубленные и узкие канавки способствуют увеличению сопротивления, что может снизить эффективность работы насосов. Рекомендуется использовать трапециевидные или U-образные канавки для оптимизации потока и повышения производительности систем.
При проектировании канавок также необходимо учитывать материалы. Например, канавки в стальных деталях могут требовать более устойчивого к истиранию покрытия при сложной геометрии. Применение химического осаждения или термической обработки может улучшить эксплуатационные свойства. Подбор материала канавок должен основываться на типах механических и термических нагрузок, которым они будут подвергаться.
Для достижения наилучших эксплуатационных характеристик важно проводить расчет с учетом нагрузок и условий эксплуатации. Комплексный анализ с использованием методов конечных элементов позволяет оценить, как геометрия канавок влияет на долговечность и надежность деталей. Внедрение современных методов контроля геометрии канавок, таких как лазерное сканирование, может повысить точность и снизить уровень брака в производстве.
