При планировке строительства важно уделить внимание правильному устройству трансформаторных подстанций. На первом этапе необходимо произвести расчет мощности, основываясь на нагрузках объектов, которые будут подключаться к подстанции. Учитывайте также возможное увеличение потребления энергии в будущем.
При выборе места для установки подстанции учтите близость к источникам электроэнергии и к зданию. Проектирование должно включать схемы подключения трансформаторов, защиты и распределительных устройств. Также стоит предусмотреть зоны для обслуживания и обслуживания оборудования, а также защитные меры для предотвращения перегрева и короткого замыкания.
Определите, какие типы трансформаторов будете использовать: масляные или сухие. У масляных трансформаторов лучше теплоотведение, однако они требуют дополнительных мер по защите от утечек. Сухие трансформаторы менее подвержены рискам, но могут быть дороже в закупке. Не забудьте о системах автоматики для мониторинга состояния подстанции и её защиты от аварийных ситуаций.
Регулярное техническое обслуживание играет важную роль. Установите график проверок состояния и чистоты оборудования, чтобы избежать простоев из-за неисправностей. Используйте также методы диагностики, такие как термография, для контроля состояния трансформаторов и других компонентов. Эти действия помогут обеспечить надежную работу подстанции на стройке в течение всего периода эксплуатации.

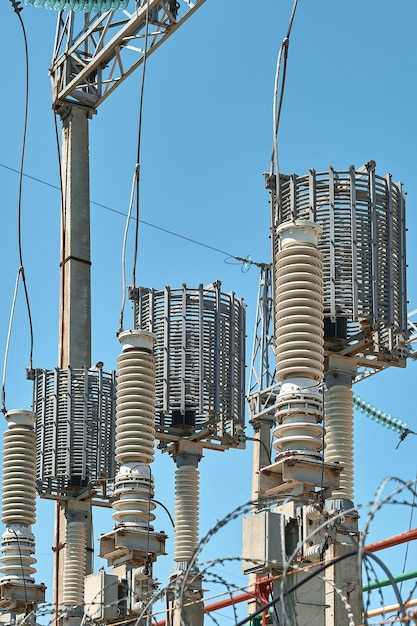

Выбор места для установки трансформаторной подстанции на стройке
Оптимальное место для установки трансформаторной подстанции должно обеспечивать доступ к электрическим сетям, быть удаленным от постоянных источников влаги и иметь устойчивый грунт. Учитывайте расстояние до стройплощадки: рекомендуется размещение в пределах 50-100 метров, чтобы минимизировать потери энергии. Также важно учитывать безопасность: подстанция не должна находиться в зоне возможных затоплений или под воздействием химически активных веществ.
Строительные нормы предписывают минимальное расстояние от жилых зданий – не менее 10 метров, чтобы избежать воздействия шумов и электромагнитного поля. Учитывайте возможность подъезда для техники, погрузки и разгрузки оборудования, а также регулярного обслуживания трансформатора. На месте установки должно быть предусмотрено освещение и мерцающее пространство для работы персонала.
Следует провести геодезические исследования для оценки характера грунта. Он должен иметь несущую способность, достаточную для установленного оборудования. Важно предусмотреть защитные меры от несанкционированного доступа, включая ограждения и системы видеонаблюдения. Отдельное внимание уделите природным условиям: размещение подстанции должно учитывать направление ветра и возможные дерево- и снегопады. Это позволит избежать повреждений в будущем.

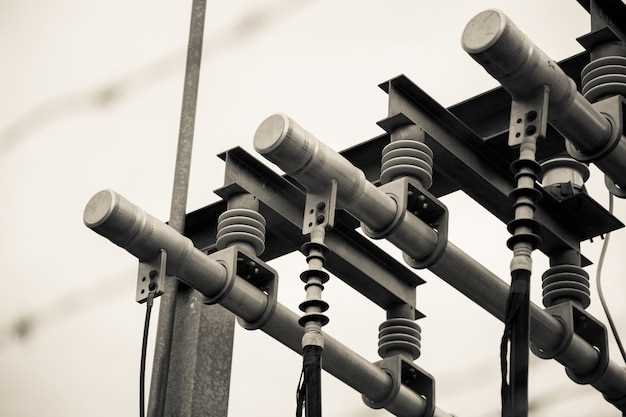

Основные элементы конструкции трансформаторной подстанции и их функции
Трансформаторная подстанция состоит из нескольких ключевых элементов, каждый из которых выполняет специфическую функцию в процессе преобразования и распределения электрической энергии.
1. Трансформатор. Основной элемент подстанции, предназначенный для изменения уровня напряжения. Трансформаторы могут быть разные: повышающие и понижающие. Выбор типа трансформатора зависит от конечных требований к электроэнергии на объекте.
2. Выключатели напряжения. Обеспечивают возможность отключения электрической цепи в случае аварийной ситуации или планового обслуживания. Эти устройства предотвращают повреждение оборудования и обеспечивают безопасность работников.
3. Разъединители. Позволяют разъединять электрические цепи для технического обслуживания. Они обеспечивают безопасность, сохраняя разорванные участки под напряжением в отключенном состоянии.
4. Компенсирующие системы. Эти системы используются для корректировки реактивной мощности, улучшая качество электроэнергии. Они помогают снизить потери и повысить эффективность работы трансформатора.
5. Кабельные муфты. Обеспечивают надежное соединение между кабелями и электроприборами, минимизируя потери энергии и предотвращая аварийные ситуации.
6. Защитное оборудование. Включает в себя релейную защиту, которая отслеживает параметры работы подстанции и отключает устройства в случае неисправностей, таких как короткое замыкание или перегрузка.
7. Системы охлаждения. Выполняют важную задачу по поддержанию оптимальной температуры трансформаторов. Необходимость в таких системах обусловлена высокой теплотворной способностью трансформаторов при их работе.
8. Изоляционные конструкции. Используются для защиты оборудования от внешних факторов и предотвращения коротких замыканий. Правильный выбор изоляции обеспечивает долговечность и надежность всей подстанции.
Эффективное функционирование трансформаторной подстанции зависит от правильного выбора и качественной установки всех этих элементов, что в свою очередь влияет на безопасность и устойчивость электрической сети на стройке.
Требования к безопасности и электромагнитной совместимости при эксплуатации подстанции
Обеспечение безопасности на трансформаторной подстанции включает в себя обязательное выполнение стандартов и норм, таких как ПУЭ (Правила устройства электрических установок) и требования ГОСТ. Все электрическое оборудование должно проходить регулярные проверки и быть заземлено согласно установленным стандартам.
Важным аспектом является ограничение доступа к трансформаторной подстанции. Необходимы ограждения и предупреждающие знаки, чтобы предотвратить случайный доступ посторонних лиц. Рабочие, находящиеся на территории подстанции, должны пройти инструктаж по технике безопасности и применять средства индивидуальной защиты.
Электромагнитная совместимость (ЭМС) достигается путем соблюдения инструкций по установке и эксплуатации оборудования. Необходимо учитывать расстояние до источников электромагнитных помех, применять фильтры и экранирование для кабелей. Оборудование должно соответствовать стандартам ЭМС, такими как IEC 61000.
Регулярное мониторинг уровня электромагнитного излучения на площадке является обязательным. При превышении предельно допустимых значений должны приниматься меры по уменьшению воздействия, включая изменение расположения оборудования или увеличение дистанции от рабочей зоны.
Ключевым требованием является документирование всех этапов эксплуатации: ведение журнала проверок, результатов испытаний и ремонтов. Это необходимо для анализа работы подстанции и предотвращения возможных аварийных ситуаций. Система управления технического обслуживания также должна быть внедрена для планирования и контроля работ.
