Для качественного проектирования воздухозаборных каналов необходимо учитывать расчетный объем воздуха, который будет проходить через систему. Расчет должен базироваться на таких параметрах, как площадь помещения, количество человек, потребляющих воздух, и наличие оборудования, выделяющего тепло. Например, для офисных помещений достаточно 60-100 м³/ч на человека.
Материалы воздухозаборных каналов должны обеспечивать минимальное сопротивление потоку воздуха. Рекомендуется использовать стальные или алюминиевые каналы. Эти материалы обеспечивают высокую прочность и долговечность. При этом необходимо выбирать толщину металла, соответствующую расчетным показателям давления.
Монтаж воздухозаборных каналов следует выполнять с учетом минимизации соединений и поворотов, что помогает снизить потери давления в системе. Установка изоляции вокруг каналов обеспечит защиту от конденсата и улучшит энергоэффективность системы. Если воздухозабор проходит через не отапливаемые помещения, использование теплоизоляционных материалов становится обязательным.
Проверка качества системы должна включать тестирование на герметичность. Этот шаг позволит избежать утечек, которые могут снизить эффективность работы всей системы вентиляции. Наличие системы контроля потока, например, с использованием анемометров, позволит оперативно реагировать на изменения в работе каналов и вносить коррективы.

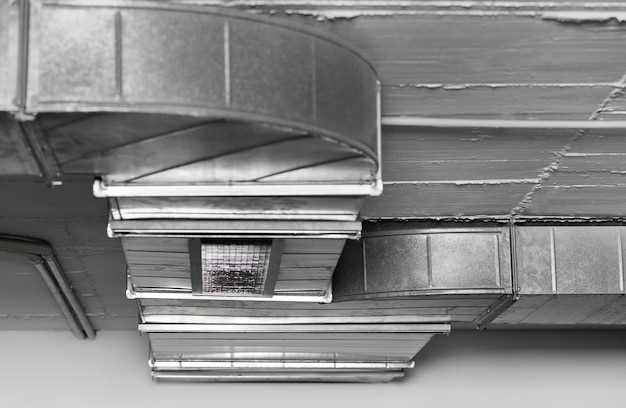

Выбор материалов для воздухозаборных каналов
Стальные каналы отличаются высокой прочностью и долговечностью. Рекомендуется использовать оцинкованную сталь, так как она обладает лучшей защитой от коррозии. Подходят стали с толщиной от 1,5 до 2,5 мм для большинства систем.
Алюминиевые каналы легче и более устойчивы к коррозии, что снижает общую массу системы. Они лучше подходят для внутренних систем и не требуют дополнительных обработок. Подходящая толщина материала – от 1,2 до 2 мм.
Пластиковые каналы, как правило, используют для вентиляционных систем с низким давлением. Поливинилхлорид (ПВХ) и полиэтилен широко доступны и не подвержены коррозии. Выбор толщины должен быть не менее 3-5 мм для обеспечения прочности.
При проектировании также учитывайте температурные режимы. Для систем с высокой температурой лучше применять металлические конструкции. Для низкотемпературных условий подходят пластиковые каналы. Не забывайте о шумоизоляции; в этом случае предпочтительнее использовать дополнительно звукоизолирующие материалы.
Выбор изделия зависит от области применения, условий эксплуатации и бюджета. Рекомендуется также консультироваться с инженерами для получения индивидуального решения.

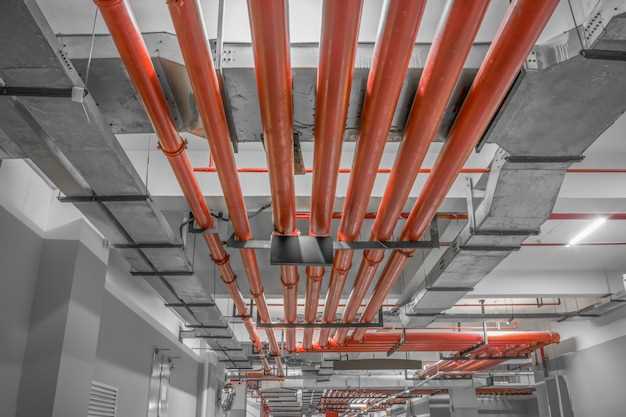

Методы расчета размеров и форм воздухозаборных каналов
При проектировании воздухозаборных каналов следует учитывать как размеры, так и форму. Наиболее распространенные методы расчета включают метод равного сопротивления и метод расчета по площади. Первый метод обеспечивает равенство потерь давления в разных участках канала, что упрощает выбор форм и размеров. Второй метод основывается на расчете скорости воздушного потока и рекомендованной площади сечения для достижения оптимальной пропускной способности.
Рекомендуется использовать следующее соотношение для определения размеров: необходимый расход воздуха (в м³/ч) делится на скорость потока (в м/с). Это дает цифру, которая служит основой для выбора диаметра или площади сечения канала. Например, при расходе 1000 м³/ч и скорости 5 м/с площадь сечения будет равна 1000/5 = 200 м².
Форма канала также критична. Прямоугольные каналы часто предпочтительнее круглых в условиях ограниченного пространства. Для быстрого подбора размеров можно использовать следующие формулы:
- Для круглого канала: D = √((4 * A) / π), где D – диаметр, A – площадь сечения;
- Для прямоугольного канала: A = b * h, где b – ширина, h – высота.
Для расчетов стоит учитывать коэффициенты сопротивления, которые зависят от формы и материала канала. Например, канал с шероховатой поверхностью имеет больший коэффициент, что увеличивает сопротивление потоку воздуха.
Необходимо также учитывать требования к шуму и вибрации. Для уменьшения шума можно рассчитывать размеры каналов с учетом геометрии, чтобы избежать резких трансформаций формы. Использование поворотных сегментов с радиусом не менее 1,5 диаметров канала минимизирует потери давления и шум.
По окончании расчетов рекомендуется создать макет с использованием программного обеспечения для визуализации потока. Это позволит выявить потенциальные проблемы с формой и размерами, прежде чем переходить к монтажу.

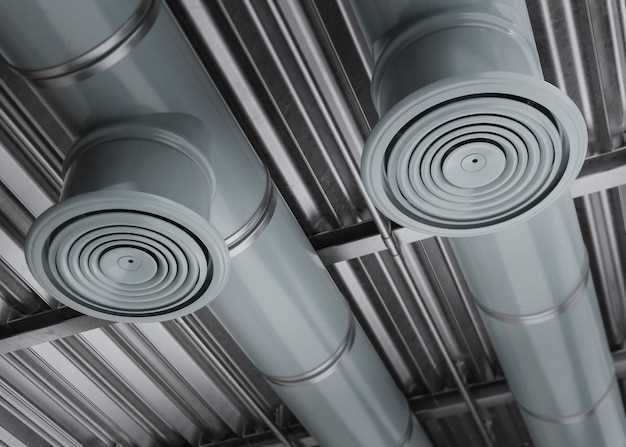

Монтаж и установка воздухозаборных каналов: практические рекомендации
Перед началом монтажа воздухозаборных каналов проверьте наличие необходимых инструментов: уровень, шуруповерт, ножницы по металлу, рулетка и герметик.
Определите место установки и выполните разметку, учитывая следующие моменты:
- Расстояние до возможных источников загрязнения воздуха.
- Оптимальные углы наклона для минимизации потерь давления.
- Доступ для обслуживания и чистки каналов.
При установке каналов следуйте этим рекомендациям:
- Используйте монтажные кронштейны для крепления, они должны быть равномерно распределены по всей длине канала.
- Убедитесь, что соединения герметичны. Для этого применяйте герметик или специальные уплотнители.
- Проверяйте горизонтальность и вертикальность установки с помощью уровня на каждом этапе.
При соединении разных по диаметру каналов используйте переходники, чтобы избежать резких изменений направления потока воздуха.
После завершения монтажа выполните тестирование системы:
- Запустите систему и проверьте на наличие утечек воздуха.
- Измерьте уровень шума и убедитесь, что он в допустимых пределах.
Регулярно выполняйте техническое обслуживание: очищайте каналы и проверьте состояние соединений. Это продлит срок службы системы и повысит её производительность.
